以下分析基于Android S.

简述

在前面两篇文章中我们打通了应用进程和Input进程，这两者通过一对名为InputChannel实际是通过socket实现的通道来通信。然后我们又梳理了窗口信息是如何更新并传递给Input进程的。现在我们简单梳理一下一次触摸事件分发给窗口的过程。

事件要分发，首先是需要找到被分发的事件和对应的目标窗口。

以下分析基于Android S.

简述

上文中，我们知道了应用View和窗口与input系统交互通道InputChannel的打通过程。有了通信通道，就可以通过这个来通信，将input事件传递给应用程序。很自然的，input系统中必须要保存代表该应用窗口的对象，用于识别以及分发事件。

还记得我们初始化WindowState时，有创建过一个InputWindowHandleWrapper类的对象，当时我们认为是将该Window注册进input系统：

以下分析基于Android S.

简述

本文集中研究input和窗口的关系, 特别是input系统是如何将事件传给正确的窗口进程的。

在Activity的resume过程中，会通过ViewRootImpl.setView向WMS传递其窗口信息，我们还是从这里入手：

以下分析基于Android S.

简述

这篇文章中我们重点关注焦点窗口的更新，所谓焦点窗口就是当前选择的窗口。在Android里可以通过下面的adb命令来查看当前的焦点窗口:

adb shell dumpsys window |grep -iE “mCurr*”

我们知道一个实体显示器对应一个DisplayId, 相应的有一个DisplayContent，如同我们人眼或者相机的对焦，同一时刻只能有一个焦点，那么对应一个Display一般来说也只有一个焦点窗口了。

我们之前一直分析的WMS.addWindow，在应用进程调用setView传入对应窗口属性之后，当然也会有焦点窗口的重新计算了：

以下分析基于Android S.

简述

前面几篇文章中，我们弄清楚了WMS中比较核心的几个类的作用以及初始化等流程。现在我们看看Activity启动时的启动窗口动画过程，以此为锲子剖析WMS相关流程。

启动窗口，如其名，最合理的地方应该是在Activity启动的时候播放其动画的，回到startActivityInner，开始看:

以下分析基于Android S.

简述

之前分析，Activity在被start时会创建其对应ActivityRecord并保存在对应DisplayContent的mTokenMap中，之后在该Activity被resume时，会通过其对应ViewRootImpl中的setView调用到WMS的addWindow方法，传入参数就是该Activity的ViewRootImpl中的W作为IWindow、存储该Activity窗口属性信息的LayoutParams以及InputChannel被传入WMS，通过这些信息创建WindowState：

以下分析基于Android S.

简述

上文中我们知道Activity的Window被添加至WMS其实就是该Activity的ViewRootImpl中的W作为IWindow、存储该Activity窗口属性信息的LayoutParams以及InputChannel被传入WMS，然后生成WindowToken, 当然之后WindowToken自然是保存在DisplayContent.mTokenMap中，该map的key即对应Activity中的mToken(LocalActivityRecord)。

在Activity的Window被添加至WMS中，我们仅仅分析了一半，然后重点区分析了DisplayContent的构建，了解了其层次结构器的创建过程以及layer的个数和Window类型对应的layer。现在我们接着看WindowToken的创建，上文中留有一个疑问：

以下分析基于Android S.

简述

在我们开始分析WMS是怎么管理不同应用的Window的时，有点一头雾水，不知如何下手。那么我们还是从单个Activity的Window被添加至WMS中来入手。

从上文中我们知道PhoneWindow是通过IWindowSession被添加的，在ViewRoontImpl中调用了addToDisplayAsUser:

1
2
3
4

res = mWindowSession.addToDisplayAsUser(mWindow, mWindowAttributes,
        getHostVisibility(), mDisplay.getDisplayId(), userId,
        mInsetsController.getRequestedVisibility(), inputChannel, mTempInsets,
        mTempControls);

这里的mWindow是ViewRootImpl.W类的对象，用于WMS和该Window通信。

以下分析基于Android S.

简述

之前我们通过Vsync这个Android绘制的脉搏疏通了绘制的流程，在Activity的显示研究过程中，粗略接触了WindowManagerService，也即Android的窗口管理。

接下来我们深入探讨一下Android中的窗口管理设计，以便我们理解View、Activity、Window、Task等之间的关系。

首先还是从WindowManagerService服务的启动开始，在Android开机流程中，我们知道WMS是在引导服务和核心服务启动之后才会开始的:

简介

接上文，我们现在了解了binder驱动的加载过程，回过头继续分析App使用Binder通信的过程。

先回顾下App使用binder通信的大致过程：

1. 创建AIDL文件，定义接口函数并在服务端app中实现,并注册进SystemServer
2. 客户端app通过SystemServer获取服务端注册的Service所代表的IBinder(BpBinder)
   1. Client app <–> SystemServer <–> Server app
   2. Server App将Service的IBinder保存在SystemServer中，在Client App通过bindService的时候，传入。
3. 客户端app通过该IBinder与服务端app直接通信。

之前我们分析到最后一步是：IPCThreadState#talkWithDriver

简介

接上文，想要了解binder驱动的工作原理，我们从binder驱动加载过程开始：

在android/kernel/msm-4.19/drivers/android/binder.c中，我们可以看到有这么一行：

1

device_initcall(binder_init);

在Linux内核的启动过程中，一个驱动的注册用module_init调用，即device_initcall，它的initcall 的level为6。

他可以将驱动设备加载进内核中，以供后续使用。

简介

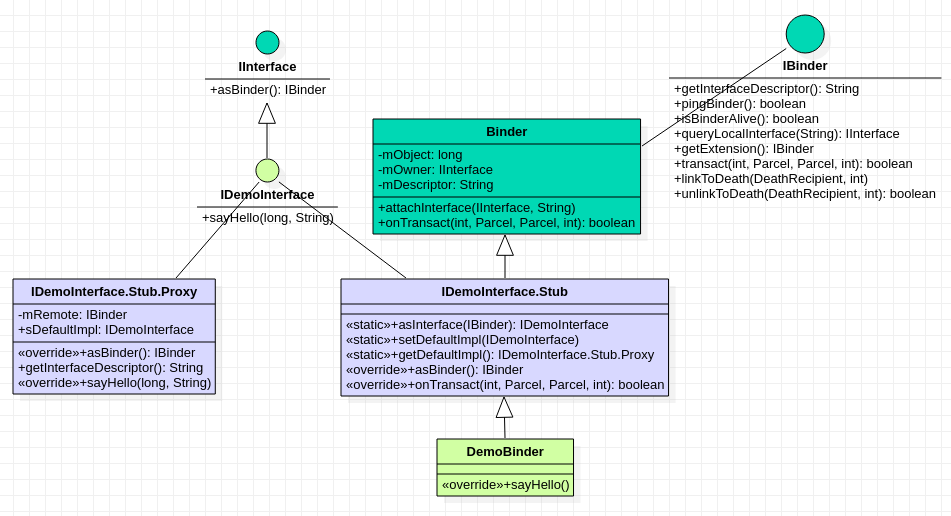

接上文，首先回顾一下IBinder相关接口的类图：

我们知道在Client App中获取的IBinder实际上是BinderProxy类型的对象。那么在上一文中Client App调用sayHello方法过程的的#2.3.2中，我们卡住了，现在可以继续了：

1
2
3
4

virtual status_t        transact(   uint32_t code,
                                        const Parcel& data,
                                        Parcel* reply,
                                        uint32_t flags = 0) = 0;

简介

接上文，首先回顾一下IBinder相关接口的类图：

现在我们Client进程已经拿到Server端IDemoInterface中的IBinder对象，但是这个IBinder对象到底是哪个呢，Stub本身？还是Proxy亦或是Proxy中的mRemote？

还是看sayHello的调用过程先:

1
2
3
4
5
6
7
8
9
10
11
12

override fun onServiceConnected(p0: ComponentName?, p1: IBinder?) {
    Log.d("Client", "DemoService connected")
    // 远程服务连接成功，打个招呼
    // 1.1 这个asInterface是做了什么操作呢？
    val mProxyBinder = IDemoInterface.Stub.asInterface(p1)
    try {
        // 2.1 sayHello!
        mProxyBinder.sayHello(5000, "Hello?")
    } catch (e:RemoteException) {

    }
}

简介

在初学Android的时候，一般是从四大组件开始学起的。最开始学，是通过追代码流程的方式快速熟悉Android系统框架。

在这个速学的过程中，很多细节部分就被忽略掉了(这也是必须的，否则学起来极其痛苦且缓慢)。

比如四大组件之一的Service，在跨进程通信的时候，我们只知道是通过Binder通信的。至于内部实现是如何就不甚了了。

接下来我们通过一个简单的Demo深入探究这个跨进程通信的过程。

Andorid Q

接着上文，当我们接收到来自App RenderThread线程渲染后的Surface之后，会在SurfaceFlinger收到下一次Vsync时做合成。
前面我们也稍微分析了一下，直接看handleMessageRefresh方法：

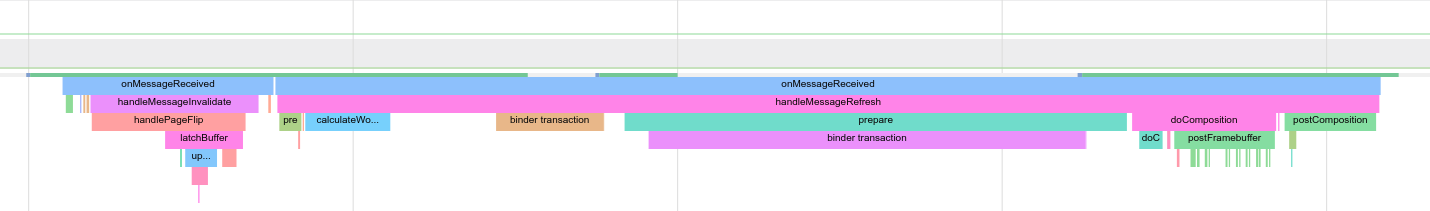

从上面trace上也可以看出收到Vsync后，sf首先调用handleMessageInvalidate检查时候需要进行合成。
如果需要就会调用方法handleMessageRefresh去做合成，最后将合成后的图像送入屏幕显示。

这里重点分析handleMessageRefresh.

Android Q

前面分析了Vsync信号的始末，其实还有很多可以细究的部分。比如硬件vsync是什么时候开始，什么时候结束？校准算法的原理等等。
接下来我们先看看SurfaceFlinger合成帧的部分。

Andorid Q

一. 前言

前面我们分析了SF EventThread接收到 sw vsync信号后的处理流程，以及SurfaceFlinger是如何通过DispSyncThread将HW Vsync转成sw vsync的流程。

Andorid Q

一. DispSync

DispSyncThread, 软件产生vsync的线程, 也控制硬件VSync信号同步。

接上一篇，SF EventThread在显示屏准备完毕后，会调用enableVSyncLocked，最终是在DispSync的mEventListeners中添加了一个EventListener。
我们先看DispSync线程的创建过程。

Andorid Q

一. SFEventThread

1. EventControlThread: 控制硬件vsync的开关
2. DispSyncThread: 软件产生vsync的线程
3. SF EventThread: 该线程用于SurfaceFlinger接收vsync信号用于渲染
4. App EventThread: 该线程用于接收vsync信号并且上报给App进程，App开始画图

从这4个线程，可以将vsync分为4种不同的类型

1. HW vsync, 真实由硬件产生的vsync信号
2. SW vsync, 由DispSync产生的vsync信号
3. SF vsync, SF接收到的vsync信号
4. App vsync, App接收到的vsync信号

这里我们着重看看SF EventThread.

以下分析基于Android R.

简述

上一章我们分析了SurfaceFlinger是如何根据Framework传入的帧率参数选择合适帧率的。

接来下我们详细看看SurfaceFlinger是如何通知硬件切换帧率的。
