SurfaceFlinger(2)--DispSync

发表于 分类于 ， 阅读次数： Valine：

Andorid Q

一. DispSync

DispSyncThread, 软件产生vsync的线程, 也控制硬件VSync信号同步。

接上一篇，SF EventThread在显示屏准备完毕后，会调用enableVSyncLocked，最终是在DispSync的mEventListeners中添加了一个EventListener。
我们先看DispSync线程的创建过程。

二. DispSync初始化

2.1 SurfaceFlinger

1
2
3
4
5
6
7
8
SurfaceFlinger::SurfaceFligner(SurfaceFlinger::SkipInitializationTag)
        :   BnSurfaceComposer(),
            mTransactionFlags(0),
            ......
            mPrimaryDispSync("PrimaryDispSync"),
            mPrimaryHWVsyncEnabled(false),
            ......
            {}

在SurfaceFlinger初始化的时候创建的。

2.2 DispSync创建

1
2
3
4
5
6
7
8
9
10
11
DispSync::DispSync(const char* name)
      : mName(name), mRefreshSkipCount(0), mThread(new DispSyncThread(name)) {}

explicit DispSyncThread(const char* name)
        : mName(name),
        mStop(false),
        mPeriod(0), // 注意这里的mPeriod初始化为0
        mPhase(0),
        mReferenceTime(0),
        mWakeupLatency(0),
        mFrameNumber(0) {}

2.3 SurfaceFlinger::SurfaceFlinger

1
2
3
4
5
6
7
SurfaceFlinger::SurfaceFlinger() : SurfaceFlinger(SkipInitialization) {
    ALOGI("SurfaceFlinger is starting");
    ......
    mPrimaryDispSync.init(SurfaceFlinger::hasSyncFramework,
            SurfaceFlinger::dispSyncPresentTimeOffset);
    ......
}

2.4 DispSync.init

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void DispSync::init(bool hasSyncFramework, int64_t dispSyncPresentTimeOffset) {
    mIgnorePresentFences = !hasSyncFramework;
    mPresentTimeOffset = dispSyncPresentTimeOffset;
    // 线程改名为 DispSync，调整线程优先级
    mThread->run("DispSync", PRIORITY_URGENT_DISPLAY + PRIORITY_MORE_FAVORABLE);

    // set DispSync to SCHED_FIFO to minimize jitter
    struct sched_param param = {0};
    param.sched_priority = 2;
    if (sched_setscheduler(mThread->getTid(), SCHED_FIFO, &param) != 0) {
        ALOGE("Couldn't set SCHED_FIFO for DispSyncThread");
    }

    reset();
    beginResync();

    if (kTraceDetailedInfo) {
        // If we're not getting present fences then the ZeroPhaseTracer
        // would prevent HW vsync event from ever being turned off.
        // Even if we're just ignoring the fences, the zero-phase tracing is
        // not needed because any time there is an event registered we will
        // turn on the HW vsync events.
        if (!mIgnorePresentFences && kEnableZeroPhaseTracer) {
            mZeroPhaseTracer = std::make_unique<ZeroPhaseTracer>();
            addEventListener("ZeroPhaseTracer", 0, mZeroPhaseTracer.get());
        }
    }
}

2.4.1 DispSyncThread.threadLoop

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
virtual bool threadLoop() {
    status_t err;
    // 获取开机到现在的时长
    nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);

    while (true) {
        Vector<CallbackInvocation> callbackInvocations;

        nsecs_t targetTime = 0;

        { // Scope for lock
            Mutex::Autolock lock(mMutex);

            if (kTraceDetailedInfo) {
                ATRACE_INT64("DispSync:Frame", mFrameNumber);
            }
            ALOGV("[%s] Frame %" PRId64, mName, mFrameNumber);
            ++mFrameNumber;

            if (mStop) {
                return false;
            }
            // 由于此时mPeriod为0，所以会进入该分支一直等待。
            if (mPeriod == 0) {
                err = mCond.wait(mMutex);
                if (err != NO_ERROR) {
                    ALOGE("error waiting for new events: %s (%d)", strerror(-err), err);
                    return false;
                }
                continue;
            }
            ......
}

三. enableVysncLocked后续

SF EventThread在显示屏准备完毕后，会调用enableVSyncLocked

3.1 DispSync.addEventListener

1
2
3
4
status_t DispSync::addEventListener(const char* name, nsecs_t phase, Callback* callback) {
    Mutex::Autolock lock(mMutex);
    return mThread->addEventListener(name, phase, callback);
}

3.2 DispSync.DispSyncThread.addEventListener

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
status_t addEventListener(const char* name, nsecs_t phase, DispSync::Callback* callback) {
    if (kTraceDetailedInfo) ATRACE_CALL();
    Mutex::Autolock lock(mMutex);

    for (size_t i = 0; i < mEventListeners.size(); i++) {
        if (mEventListeners[i].mCallback == callback) {
            return BAD_VALUE;
        }
    }

    EventListener listener;
    listener.mName = name;
    listener.mPhase = phase;
    listener.mCallback = callback;

    // We want to allow the firstmost future event to fire without
    // allowing any past events to fire
    listener.mLastEventTime = systemTime() - mPeriod / 2 + mPhase - mWakeupLatency;

    mEventListeners.push(listener);

    // threadLooper可以继续执行了
    mCond.signal();

    return NO_ERROR;
}

注意这里还是运行在SurfaceFlinger主线程，在mCond.signal之后，DispSync线程就可以继续执行了。
但是注意看：

1
2
3
4
5
6
7
8
if (mPeriod == 0) {
    err = mCond.wait(mMutex);
    if (err != NO_ERROR) {
        ALOGE("error waiting for new events: %s (%d)", strerror(-err), err);
        return false;
    }
    continue;
}

这里的continue意味着如果mPeriod为0，还是会一直等待。

四. setPeriod

这样我们就需要看mPeriod是什么时候被更改的。
在SurfaceFlinger初始化Display后，会调用resyncToHardwareVsync跟硬件vsync进行同步。

1
2
3
4
5
initializeDisplays();
    flinger->onInitializeDisplays();
        setPowerModeInternal()
            resyncToHardwareVsync(true);
                repaintEverything();

4.1 SurfaceFlinger.resyncToHardwareVsync

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
void SurfaceFlinger::resyncToHardwareVsync(bool makeAvailable) {
    Mutex::Autolock _l(mHWVsyncLock);

    if (makeAvailable) {
        // mHWVsyncAvailable 表示 HW vsync 被 enable
        mHWVsyncAvailable = true;
    } else if (!mHWVsyncAvailable) {
        // Hardware vsync is not currently available, so abort the resync
        // attempt for now
        return;
    }

    //获得显示设备的刷新率，比如60HZ, 那么period就是16.6667ms,即每隔16.6667就会产生一个硬件vsync信号
    const auto& activeConfig = getBE().mHwc->getActiveConfig(HWC_DISPLAY_PRIMARY);
    const nsecs_t period = activeConfig->getVsyncPeriod();

    // 这里就是设置DispSync线程中的period
    mPrimaryDispSync.reset();
    // 4.2 设置period
    mPrimaryDispSync.setPeriod(period);

    //mPrimaryHWVsyncEnabled表示当前的硬件vsync是否enable,
    if (!mPrimaryHWVsyncEnabled) {
        mPrimaryDispSync.beginResync();
        // 如果硬件vsync没有enable,那么就通知EventControlThread去通知硬件enable VSYNC
        // 这个和DispSync的setVsyncEnabled是不一样的
        // 5.1 硬件Vsync控制
        mEventControlThread->setVsyncEnabled(true);
        mPrimaryHWVsyncEnabled = true;
    }
}

4.2 DispSync.setPeriod

1
2
3
4
5
6
7
8
void DispSync::setPeriod(nsecs_t period) {
    Mutex::Autolock lock(mMutex);
    mPeriod = period;
    mPhase = 0;
    mReferenceTime = 0;
    // Ignore recompute as mReferenceTime is zero.
    // mThread->updateModel(mPeriod, mPhase, mReferenceTime);
}

mPeriod表示具体的硬件产生vsync的时间间隔。这样，之后的DispSync线程中的threadLoop就可以继续执行了。

五. 硬件Vsync的开关控制

接上面 4.1，当设置DispSync的mPeriod之后，如果硬件Vsync开关是开启状态，则会通过EventControlThread打开HW Vsync
我们先看看EventControlThread线程的启动，其启动在SurfaceFlinger的初始化，EventThread启动之后，显示屏初始化之前。

5.1 EventControlThread的启动

1
2
3
4
5
6
7
8
9
10
11
12
13
void SurfaceFlinger::init() {
    ......
    mEventControlThread = std::make_unique<impl::EventControlThread>(
            [this](bool enabled) { setVsyncEnabled(HWC_DISPLAY_PRIMARY, enabled); });
    ......
}

void SurfaceFlinger::setVsyncEnabled(int disp, int enabled) {
    ATRACE_CALL();
    Mutex::Autolock lock(mStateLock);
    getHwComposer().setVsyncEnabled(disp,
            enabled ? HWC2::Vsync::Enable : HWC2::Vsync::Disable);
}

这里初始化时传入了函数 setVsyncEnabled。

注意EventControlThread中线程的初始化是在成员变量中：

1
2
// Must be last so that everything is initialized before the thread starts.
std::thread mThread{&EventControlThread::threadMain, this};

所以先调用threadMain，后调用构造函数。

5.1.1 EventControlThread.threadMain

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// Unfortunately std::unique_lock gives warnings with -Wthread-safety
void EventControlThread::threadMain() NO_THREAD_SAFETY_ANALYSIS {
    auto keepRunning = true;
    auto currentVsyncEnabled = false;

    while (keepRunning) {
        // 5.3 此时currentVsyncEnabled为false
        mSetVSyncEnabled(currentVsyncEnabled);

        std::unique_lock<std::mutex> lock(mMutex);
        // 在这里等待
        mCondition.wait(lock, [this, currentVsyncEnabled, keepRunning]() NO_THREAD_SAFETY_ANALYSIS {
            return currentVsyncEnabled != mVsyncEnabled || keepRunning != mKeepRunning;
        });
        currentVsyncEnabled = mVsyncEnabled;
        keepRunning = mKeepRunning;
    }
}

5.1.2 EventControlThread初始化

1
2
3
4
5
6
7
8
EventControlThread::EventControlThread(EventControlThread::SetVSyncEnabledFunction function)
      : mSetVSyncEnabled(function) {
    pthread_setname_np(mThread.native_handle(), "EventControlThread");

    pid_t tid = pthread_gettid_np(mThread.native_handle());
    setpriority(PRIO_PROCESS, tid, ANDROID_PRIORITY_URGENT_DISPLAY);
    set_sched_policy(tid, SP_FOREGROUND);
}

构造函数里面设置了线程名和优先级

5.2 EventControlThread.setVsyncEnabled

1
2
3
4
5
void EventControlThread::setVsyncEnabled(bool enabled) {
    std::lock_guard<std::mutex> lock(mMutex);
    mVsyncEnabled = enabled;
    mCondition.notify_all();
}

mVsyncEnabled设置为true, 表明开启硬件Vsync.
mCondition.notify_all() 则通知EventControlThread线程继续执行，回到5.1.1的循环内。
mSetVSyncEnabled是传入的函数SurfaceFlinger.setVsyncEnabled.

5.3 SurfaceFlinger.setVsyncEnabled

1
2
3
4
5
6
7
8
9
void SurfaceFlinger::setVsyncEnabled(int disp, int enabled) {
    ATRACE_CALL();
    Mutex::Autolock lock(mStateLock);
    getHwComposer().setVsyncEnabled(disp,
            enabled ? HWC2::Vsync::Enable : HWC2::Vsync::Disable);
}

HWComposer& getHwComposer() const { return *getBE().mHwc; }
SurfaceFlingerBE& getBE() { return mBE; }

这里的disp = HWC_DISPLAY_PRIMARY

5.4 HWComposer.setVsyncEnabled

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
void HWComposer::setVsyncEnabled(DisplayId displayId, HWC2::Vsync enabled) {
    RETURN_IF_INVALID_DISPLAY(displayId);
    auto& displayData = mDisplayData[displayId];

    if (displayData.isVirtual) {
        LOG_DISPLAY_ERROR(displayId, "Invalid operation on virtual display");
        return;
    }

    // NOTE: we use our own internal lock here because we have to call
    // into the HWC with the lock held, and we want to make sure
    // that even if HWC blocks (which it shouldn't), it won't
    // affect other threads.
    std::lock_guard lock(displayData.vsyncEnabledLock);
    if (enabled == displayData.vsyncEnabled) {
        return;
    }

    ATRACE_CALL();
    auto error = displayData.hwcDisplay->setVsyncEnabled(enabled);
    RETURN_IF_HWC_ERROR(error, displayId);

    displayData.vsyncEnabled = enabled;

    const auto tag = "HW_VSYNC_ON_" + to_string(displayId);
    ATRACE_INT(tag.c_str(), enabled == HWC2::Vsync::Enable ? 1 : 0);
}

六. 硬件Vsync信号更新

经过HWComposer使能硬件Vsync信号后，只要有硬件Vsync信号产生，就可回调 hook_vsync函数。
hook_vsync函数在HWComposer的初始化的时候被注册的。

6.1 HWC初始化

1
2
3
4
5
6
7
8
9
void SurfaceFlinger::init() {
    ......
    // 获取硬件HWC
    getBE().mHwc.reset(
            new HWComposer(std::make_unique<Hwc2::impl::Composer>(getBE().mHwcServiceName)));
    // 注册回调
    getBE().mHwc->registerCallback(this, getBE().mComposerSequenceId);
    ......
}

这里这里先创建的是 Hwc2::impl::Composer,然后创建HWComposer

6.1.1 ComposerHal.cpp:Composer

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Composer::Composer(const std::string& serviceName)
    : mWriter(kWriterInitialSize),
      mIsUsingVrComposer(serviceName == std::string("vr"))
{
    mComposer = V2_1::IComposer::getService(serviceName);

    if (mComposer == nullptr) {
        LOG_ALWAYS_FATAL("failed to get hwcomposer service");
    }

    mComposer->createClient(
            [&](const auto& tmpError, const auto& tmpClient)
            {
                if (tmpError == Error::NONE) {
                    mClient = tmpClient;
                }
            });
    if (mClient == nullptr) {
        LOG_ALWAYS_FATAL("failed to create composer client");
    }

    // 2.2 support is optional
    sp<IComposer> composer_2_2 = IComposer::castFrom(mComposer);
    if (composer_2_2 != nullptr) {
        mClient_2_2 = IComposerClient::castFrom(mClient);
        LOG_ALWAYS_FATAL_IF(mClient_2_2 == nullptr, "IComposer 2.2 did not return IComposerClient 2.2");
    }

    if (mIsUsingVrComposer) {
        sp<IVrComposerClient> vrClient = IVrComposerClient::castFrom(mClient);
        if (vrClient == nullptr) {
            LOG_ALWAYS_FATAL("failed to create vr composer client");
        }
    }
}

获取composer服务。

6.1.2 HWComposer创建

1
2
HWComposer::HWComposer(std::unique_ptr<android::Hwc2::Composer> composer)
      : mHwcDevice(std::make_unique<HWC2::Device>(std::move(composer))) {}

6.2 注册回调HWComposer.registerCallback

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
void HWComposer::registerCallback(HWC2::ComposerCallback* callback,
                                  int32_t sequenceId) {
    mHwcDevice->registerCallback(callback, sequenceId);
}

void Device::registerCallback(ComposerCallback* callback, int32_t sequenceId) {
    if (mRegisteredCallback) {
        ALOGW("Callback already registered. Ignored extra registration "
                "attempt.");
        return;
    }
    mRegisteredCallback = true;
    sp<ComposerCallbackBridge> callbackBridge(
            new ComposerCallbackBridge(callback, sequenceId));
    mComposer->registerCallback(callbackBridge);
}

void Composer::registerCallback(const sp<IComposerCallback>& callback)
{
    // mClient就是composer服务在SurfaceFlinger中的客户端
    auto ret = mClient->registerCallback(callback);
    if (!ret.isOk()) {
        ALOGE("failed to register IComposerCallback");
    }
}

ComposerCallbackBridge类就是实现onHotplug, onVsync等回调。
当HWC硬件产生vsync信号时，就会回调onVsync方法。

6.3 Vsync信号更新

6.3.1 ComposerCallbackBridge.onVsync

1
2
3
4
5
Return<void> onVsync(Hwc2::Display display, int64_t timestamp) override
{
    mCallback->onVsyncReceived(mSequenceId, display, timestamp);
    return Void();
}

这里的mCallback就是SurfaceFlinger[6.1].

6.3.2 SurfaceFlinger.onVsyncReceived

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
void SurfaceFlinger::onVsyncReceived(int32_t sequenceId,
        hwc2_display_t displayId, int64_t timestamp) {
    Mutex::Autolock lock(mStateLock);
    // Ignore any vsyncs from a previous hardware composer.
    if (sequenceId != getBE().mComposerSequenceId) {
        return;
    }

    int32_t type;
    // 按条件决定是否过滤，记录此次HWC接收到的硬件Vsync
    if (!getBE().mHwc->onVsync(displayId, timestamp, &type)) {
        return;
    }

    bool needsHwVsync = false;

    { // Scope for the lock
        Mutex::Autolock _l(mHWVsyncLock);
        // DISPLAY_PRIMARY为0，mPrimaryHWVsyncEnabled为true
        if (type == DisplayDevice::DISPLAY_PRIMARY && mPrimaryHWVsyncEnabled) {
            needsHwVsync = mPrimaryDispSync.addResyncSample(timestamp);
        }
    }

    if (needsHwVsync) {
        enableHardwareVsync();
    } else {
        disableHardwareVsync(false);
    }
}

6.3.3 DispSync.addResyncSample

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
bool DispSync::addResyncSample(nsecs_t timestamp) {
    Mutex::Autolock lock(mMutex);

    ALOGV("[%s] addResyncSample(%" PRId64 ")", mName, ns2us(timestamp));

    // MAX_RESYNC_SAMPLES = 32，即最大只保存32次硬件vsync时间戳，用来计算SW vsync模型.
    // mNumResyncSamples 表示已经有多少个硬件vsync 样本了 ，最多记录MAX_RESYNC_SAMPLES
    //
    size_t idx = (mFirstResyncSample + mNumResyncSamples) % MAX_RESYNC_SAMPLES;
    mResyncSamples[idx] = timestamp;
    // 第一次收到Vsync信号，直接更新
    if (mNumResyncSamples == 0) {
        mPhase = 0;
        // 参考时间设置为第一个硬件vsync的时间戳
        mReferenceTime = timestamp;
        ALOGV("[%s] First resync sample: mPeriod = %" PRId64 ", mPhase = 0, "
              "mReferenceTime = %" PRId64,
              mName, ns2us(mPeriod), ns2us(mReferenceTime));
        // 6.3.5 通知更新DispSync线程收到Vsync信号
        mThread->updateModel(mPeriod, mPhase, mReferenceTime);
    }

   // 更新 mNumResyncSamples 或 mFirstResyncSample的值
    if (mNumResyncSamples < MAX_RESYNC_SAMPLES) {
        mNumResyncSamples++;
    } else {
        mFirstResyncSample = (mFirstResyncSample + 1) % MAX_RESYNC_SAMPLES;
    }
    // 6.3.4 开始计算更新SW vsync 模型
    updateModelLocked();

    if (mNumResyncSamplesSincePresent++ > MAX_RESYNC_SAMPLES_WITHOUT_PRESENT) {
        resetErrorLocked();
    }

    if (mIgnorePresentFences) {
        // If we don't have the sync framework we will never have
        // addPresentFence called.  This means we have no way to know whether
        // or not we're synchronized with the HW vsyncs, so we just request
        // that the HW vsync events be turned on whenever we need to generate
        // SW vsync events.
        return mThread->hasAnyEventListeners();
    }

    // Check against kErrorThreshold / 2 to add some hysteresis before having to
    // resync again
    bool modelLocked = mModelUpdated && mError < (kErrorThreshold / 2);
    ALOGV("[%s] addResyncSample returning %s", mName, modelLocked ? "locked" : "unlocked");
    return !modelLocked;
}

这里是收到硬件Vsync信号, 在SurfaceFlinger主线程执行，在经过误差更正后，通知DispSync线程处理分发事件。

6.3.4 DispSync.updateModelLocked

这一步是计算模型参数如偏移、硬件Vsync更新间隔等。在分析前，我们先了解下几个重要参数的含义：

参数名 默认值 含义
mNumResyncSamples - 当前保存的硬件Vsyc信号数量，最大值为32
MIN_RESYNC_SAMPLES_FOR_UPDATE 6 更新模型参数的最小硬件Vsync数量
mPeriod - 硬件刷新率，根据保存的Vsync去掉最大和最小求得的平均值
mPhase - 偏移时间，仅作为针对mPeriod的一个偏移
mReferenceTime 第一个硬件Vsync事件 每次计算sw vsync模型时的基准时间，以减少误差
mRefreshSkipCount 0 多少个vsync才进行刷新，可以通过这个人为的降低显示设备刷新率(软件刷新率)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
void DispSync::updateModelLocked() {
    ALOGV("[%s] updateModelLocked %zu", mName, mNumResyncSamples);
    // MIN_RESYNC_SAMPLES_FOR_UPDATE = 6, 也就是收到6次硬件Vsync之后，开始计算sw vsync模型
    if (mNumResyncSamples >= MIN_RESYNC_SAMPLES_FOR_UPDATE) {
        ALOGV("[%s] Computing...", mName);
        nsecs_t durationSum = 0;
        nsecs_t minDuration = INT64_MAX;
        nsecs_t maxDuration = 0;
        // 这里计算总时长，以及拿到最长和最短的硬件vsync间隔
        for (size_t i = 1; i < mNumResyncSamples; i++) {
            size_t idx = (mFirstResyncSample + i) % MAX_RESYNC_SAMPLES;
            size_t prev = (idx + MAX_RESYNC_SAMPLES - 1) % MAX_RESYNC_SAMPLES;
            nsecs_t duration = mResyncSamples[idx] - mResyncSamples[prev];
            durationSum += duration;
            minDuration = min(minDuration, duration);
            maxDuration = max(maxDuration, duration);
        }

        // 计算平均间隔，去掉一个最大和一个最小的间隔
        durationSum -= minDuration + maxDuration;
        mPeriod = durationSum / (mNumResyncSamples - 3);

        ALOGV("[%s] mPeriod = %" PRId64, mName, ns2us(mPeriod));

        double sampleAvgX = 0;
        double sampleAvgY = 0;
        double scale = 2.0 * M_PI / double(mPeriod);
        // 跳过第一个Vsync，因为第一个Vsync已经更新到DispSync中了。
        // mReferenceTime是第一个Vsync的时间
        for (size_t i = 1; i < mNumResyncSamples; i++) {
            size_t idx = (mFirstResyncSample + i) % MAX_RESYNC_SAMPLES;
            nsecs_t sample = mResyncSamples[idx] - mReferenceTime;
            double samplePhase = double(sample % mPeriod) * scale;
            sampleAvgX += cos(samplePhase);
            sampleAvgY += sin(samplePhase);
        }

        sampleAvgX /= double(mNumResyncSamples - 1);
        sampleAvgY /= double(mNumResyncSamples - 1);

        mPhase = nsecs_t(atan2(sampleAvgY, sampleAvgX) / scale);

        ALOGV("[%s] mPhase = %" PRId64, mName, ns2us(mPhase));
        // 如果偏移值是负值，绝对值超过了mPeroid的一半
        // 则调整偏移值为对应正值
        if (mPhase < -(mPeriod / 2)) {
            mPhase += mPeriod;
            ALOGV("[%s] Adjusting mPhase -> %" PRId64, mName, ns2us(mPhase));
        }

        if (kTraceDetailedInfo) {
            ATRACE_INT64("DispSync:Period", mPeriod);
            ATRACE_INT64("DispSync:Phase", mPhase + mPeriod / 2);
        }

        // mRefreshSkipCount表示多少个vsync才进行刷新，可以通过这个人为的降低显示设备刷新率(软件刷新率)
        mPeriod += mPeriod * mRefreshSkipCount;

        // 6.3.5 更新sw model. 这个方法会唤醒DispSync线程
        mThread->updateModel(mPeriod, mPhase, mReferenceTime);
        mModelUpdated = true;
    }
}

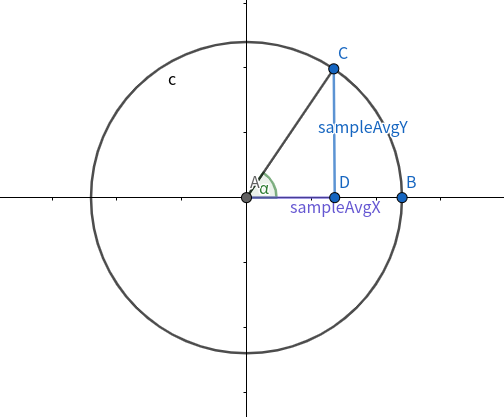

这里算偏移还用上了反三角函数。mPeriod的含义就是圆周长，最终算出来的 mPhase 就是弧BC的长度。
也就是基于mPeriod的偏移值，如下图：


这个偏移值有什么用处呢？

6.3.5 DispSync.DispSyncThread.updateModel

1
2
3
4
5
6
7
8
9
10
11
12
void updateModel(nsecs_t period, nsecs_t phase, nsecs_t referenceTime) {
    if (kTraceDetailedInfo) ATRACE_CALL();
    Mutex::Autolock lock(mMutex);
    mPeriod = period;
    mPhase = phase;
    mReferenceTime = referenceTime;
    ALOGV("[%s] updateModel: mPeriod = %" PRId64 ", mPhase = %" PRId64
          " mReferenceTime = %" PRId64,
          mName, ns2us(mPeriod), ns2us(mPhase), ns2us(mReferenceTime));
    // 这里通知正在等待的DispSync线程开始执行
    mCond.signal();
}

更新mPeriod和时间戳。
mCond.signal 后转DispSyncThread线程[2.4.1]DispSyncThread.threadLoop继续执行

七. SW Vsync更新

硬件Vsync信号经过DispSync的简单加工，会将相应的值更新，然后唤醒DispSyncThread线程

7.1 DispSync.DispSyncThread.threadLoop

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
virtual bool threadLoop() {
    status_t err;
    nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);
    while (true) {
        Vector<CallbackInvocation> callbackInvocations;
        nsecs_t targetTime = 0;
        { // Scope for lock
            Mutex::Autolock lock(mMutex);
            if (kTraceDetailedInfo) {
                ATRACE_INT64("DispSync:Frame", mFrameNumber);
            }
            ALOGV("[%s] Frame %" PRId64, mName, mFrameNumber);
            ++mFrameNumber;
            if (mStop) {
                return false;
            }
            if (mPeriod == 0) {
                err = mCond.wait(mMutex);
                if (err != NO_ERROR) {
                    ALOGE("error waiting for new events: %s (%d)", strerror(-err), err);
                    return false;
                }
                continue;
            }

            // 7.2 计算下一个SW Vsync时间点
            targetTime = computeNextEventTimeLocked(now);
            bool isWakeup = false;
            // 如果计算出来的下一次vsync事件还没有到来，就等时间到了，才发送SW VSYNC信号
            // 可以看出 DispSyncThread的发送的vsync信号和真正硬件发生的vsync信号没有直接的关系，
            // 发送给app/sf的vsync信号都是由 DispSyncThread发送出去的.
            if (now < targetTime) {
                if (kTraceDetailedInfo) ATRACE_NAME("DispSync waiting");

                if (targetTime == INT64_MAX) {
                    ALOGV("[%s] Waiting forever", mName);
                    err = mCond.wait(mMutex);
                } else {
                    ALOGV("[%s] Waiting until %" PRId64, mName, ns2us(targetTime));
                    err = mCond.waitRelative(mMutex, targetTime - now);
                }
                // 等待超时，主动醒来，发送SW Vsync信号
                if (err == TIMED_OUT) {
                    isWakeup = true;
                } else if (err != NO_ERROR) {
                    ALOGE("error waiting for next event: %s (%d)", strerror(-err), err);
                    return false;
                }
            }

            now = systemTime(SYSTEM_TIME_MONOTONIC);

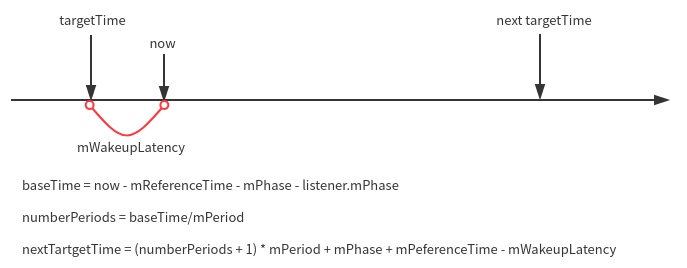

            // 计算wake up消耗的时间, 但是不能超过1.5 ms
            static const nsecs_t kMaxWakeupLatency = us2ns(1500);

            if (isWakeup) {
                // 乍一看没明白为什么这么算。仔细想，每次wakeup时间是累加的，这个为了减小抖动？
                mWakeupLatency = ((mWakeupLatency * 63) + (now - targetTime)) / 64;
                mWakeupLatency = min(mWakeupLatency, kMaxWakeupLatency);
                if (kTraceDetailedInfo) {
                    ATRACE_INT64("DispSync:WakeupLat", now - targetTime);
                    ATRACE_INT64("DispSync:AvgWakeupLat", mWakeupLatency);
                }
            }
            // 7.3 搜集EventListener回调，一般就两个：SF和App EventThread
            // 并不是所有的wakeup都是等待了sw vsync的targetTime，如果SurfaceFlinger
            // 主线程收到硬件Vsync,也会唤醒此线程，此时isWakeup为false
            // 这里的callbackInvocations集合就为null，只有now>=targetTime才不为null
            callbackInvocations = gatherCallbackInvocationsLocked(now);
        }

        if (callbackInvocations.size() > 0) {
            fireCallbackInvocations(callbackInvocations);
        }
    }

    return false;
}

7.2 DispSync.DispSyncThread.computeNextEventTimeLocked

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
nsecs_t computeNextEventTimeLocked(nsecs_t now) {
    if (kTraceDetailedInfo) ATRACE_CALL();
    ALOGV("[%s] computeNextEventTimeLocked", mName);
    nsecs_t nextEventTime = INT64_MAX;
    // 对所有的EventListener进行分别计算，里面的mLastEventTime值不同
    // 找出一个最小的Vsync时间，即最近的时间
    for (size_t i = 0; i < mEventListeners.size(); i++) {
        nsecs_t t = computeListenerNextEventTimeLocked(mEventListeners[i], now);
        if (t < nextEventTime) {
            nextEventTime = t;
        }
    }
    ALOGV("[%s] nextEventTime = %" PRId64, mName, ns2us(nextEventTime));
    return nextEventTime;
}

这里的EventListeners里面只有两个，一个是SF EventThread，另一个就是App EventThread.

7.2.1 DispSync.DispSyncThread.computeListenerNextEventTimeLocked

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
nsecs_t computeListenerNextEventTimeLocked(const EventListener& listener, nsecs_t baseTime) {

    // listener.mLasteEventTime就是上次SW VSync的时间点，mWakeupLatency就是上次线程醒来的耗时
    nsecs_t lastEventTime = listener.mLastEventTime + mWakeupLatency;
    // 一般baseTime也就是nowTime, 是大于lasterEventTime，除了第一次进入
    if (baseTime < lastEventTime) {
        baseTime = lastEventTime;
    }
    // baseTime减去第一次硬件Vsync的时间，算duration时长
    baseTime -= mReferenceTime;
    // 偏移就是SW Vsync本身的偏移值加上各EventThread本身的偏移
    // sf 使用的是 SF_VSYNC_EVENT_PHASE_OFFSET_NS
    // APP使用的VSYNC_EVENT_PHASE_OFFSET_NS
    nsecs_t phase = mPhase + listener.mPhase;
    // baseTime也减去偏移
    baseTime -= phase;

    // baseTime小于0，只有第一次进入的时候才会发生。
    // 此时硬件Vsync已经发生了，所以设置baseTime为-mPeriod这样后面算的numPeriod为-1
    if (baseTime < 0) {
        baseTime = -mPeriod;
    }

    // 算出下一个SW Vsync的时间点
    // 先得到baseTime对应第几个sw Vsync，也就是现在时间点发送了多少个sw Vsync
    nsecs_t numPeriods = baseTime / mPeriod;

    // numberPeriods+1也就是下一个sw Vysnc，再加上偏移
    nsecs_t t = (numPeriods + 1) * mPeriod + phase;

    t += mReferenceTime;
    ALOGV("[%s] Absolute t = %" PRId64, mName, ns2us(t));

    // 如果这个vsync距离上一个vsync时间小于3/5个mPeriod的话，
    // 为了避免连续的两个sw vsync, 那么这次sw vsync就放弃了，直接放到下一个周期里
    if (t - listener.mLastEventTime < (3 * mPeriod / 5)) {
        t += mPeriod;
    }

    // 算出来的时间减掉wakeup累积时间，最大1.5ms
    t -= mWakeupLatency;
    return t;
}

如下图：


看到这里就有一个疑问，sw vsync信号是在DispSyncThread收到第一个硬件Vsync更新sw model后就可以不依赖
硬件Vsync信号了，后续可以自己产生。那为什么google没有在这里disable硬件Vsync呢，因为sw vsync还是有误差
并不能与硬件Vsync完全保持一致，所以需要updateModelLocked持续消减误差。
重新梳理一下完整流程：

  1. SurfaceFlinger主线程收到硬件Vsync
  2. DispSync.updateModelLocked及时更新sw model，并通知DispSyncThread线程
  3. DispSyncThread线程更新mPeriod，mPhase等参数通过computeNextEventTimeLocked计算新的targetTime
  4. 继续等待直到新的targetTime，通知SF EventThread或者AppEventThread有sw vsync信号

我们知道SF EventThread和App EventThread是有间隔的，并不同步，这里是如何实现的呢？
注意我们计算出来的targetTime是sf和app中最近的一次，那么继续看往下看。

7.3 DispSync.DispSyncThread.gatherCallbackInvocationsLocked

now是当前应该被触发的sw vsync时间点，可能是sf vsync也可能是app vsync。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Vector<CallbackInvocation> gatherCallbackInvocationsLocked(nsecs_t now) {
    Vector<CallbackInvocation> callbackInvocations;

    // 这里为什么是拿一个vsync周期前的时间点呢？
    nsecs_t onePeriodAgo = now - mPeriod;

    // 计算各个EventListener(也就是sf 和app EventThread)的对应的下一次vsync时间.
    // 因为对于时间点now来讲，sf 和 app的下一次vsync时间可能尚未到来。
    for (size_t i = 0; i < mEventListeners.size(); i++) {
        nsecs_t t = computeListenerNextEventTimeLocked(mEventListeners[i], onePeriodAgo);
        // 如果下一次vsync时间尚未到达，这一次就不通知给对应EventListener
        if (t < now) {
            CallbackInvocation ci;
            ci.mCallback = mEventListeners[i].mCallback;
            ci.mEventTime = t;
            callbackInvocations.push(ci);
            // 记录本次sw Vsync时间点
            mEventListeners.editItemAt(i).mLastEventTime = t;
        }
    }

    return callbackInvocations;
}

看完这个方法，其实不难理解，DispSyncThread中的targetTime是变化的值，有可能是app EventThread的下一次sw vsync时间，也可能是sf的。如下图：


到这里，sw vsync的流程基本梳理完毕了。

接下来继续看EventThread.

参考资料

  1. Android SurfaceFlinger SW Vsync模型
  2. DispSync
  3. DispSync详解

欢迎关注我的其它发布渠道
